• Nouveau

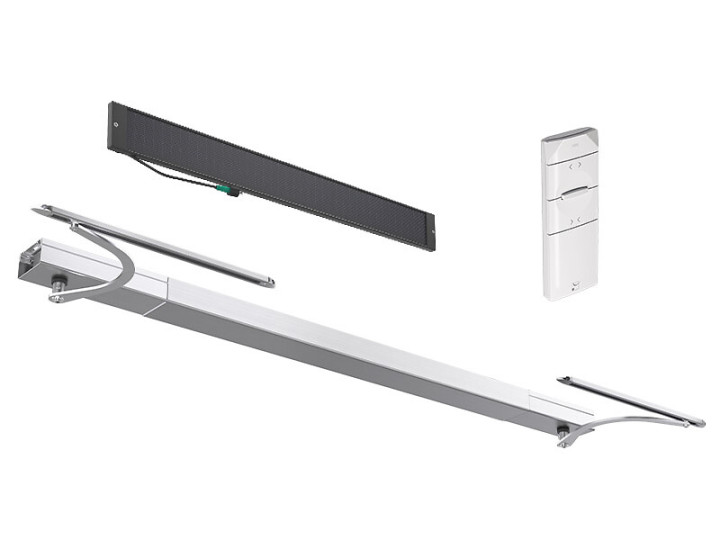

Motorisation radio pour volet 2 battants WIBAT® linteau solaire - baie de 1300 à 1840 mm - brut

Garantie 5 ans
Livraison en 3 à 5 jours
Référence : W0001620BR

  • Motorisation solaire en linteau

  • Pour volet battant 2 vantaux

  • Pour baie de 1300 à 1840 mm

  • Carter et bras bruts (à peindre)

  • Commande radio (télécommande)

  • Surface max du vantail : 1,6 m²

  • Poids max du vantail : 50 kg

  • Garantie : 5 ans

788,70 €
HT
dont 0,043 € d'éco-participation

Description

Kit de motorisation radio WIBAT® linteau solar double pour volet battant 2 vantaux, baie de 1300 à 1840 mm, comprenant :

  • 2 blocs moteurs

  • 2 bras débrayables + glissières bruts (à peindre)

  • 1 ensemble carter d’habillage bruts (3 capots à peindre)

  • 1 télécommande radio

  • 1 panneau solaire + éléments de fixation

  • 1 batterie intégrée 2900 mAh

  • 1 gabarit de pose

  • 1 lot de visserie

  • 1 notice de pose



Spécifications techniques à respecter :

  • Largeur du vantail : 40 cm min / 80 cm max

  • Surface max du vantail : 1,6 m²

  • Poids max du vantail : 50 kg

  • Largeur tableau : 15 cm

  • Distance max axe du gond / bord de la baie : cote A (voir abaque des bras)

  • Distance max mur / volet extérieur : cote B (voir abaque des bras)

  • Distance min haut du volet / haut de l'écharpe : 90 mm



Attention : volet non compris dans le kit.

Plusieurs types de bras sont disponibles en fonction de la profondeur du tableau (voir abaque de sélection des bras).

Pour plus de détails, consultez la notice de pose.

Documents techniques

W0001620BR_drawing_PDF_mm

W0001620BR_drawing_PDF_mm (189.42KB)
Télécharger

W0001630NN_drawing_DWG

W0001630NN_drawing_DWG (414KB)
Télécharger

W0001630NN_drawing_STEP

W0001630NN_drawing_STEP (14.35MB)
Télécharger
