Motorisation filaire WIBAT® linteau - baie de 800 à 1300 mm - blanc

Garantie 5 ans
Made in France
Livraison en 3 à 5 jours
Référence : W0001350

  • Motorisation en linteau

  • Pour volet battant 2 vantaux

  • Pour baie de 800 à 1300 mm

  • Carter et bras blancs RAL 9010

  • Commande filaire (interrupteur)

  • Surface max du vantail : 1,6 m²

  • Poids max du vantail : 50 kg

  • Garantie : 5 ans

691,36 €
HT
dont 0,038 € d'éco-participation

Description

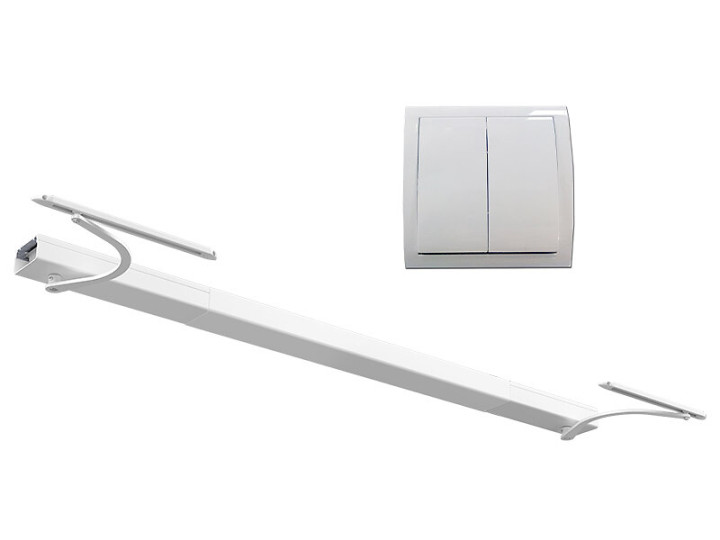

Kit de motorisation filaire WIBAT® linteau double pour volet battant 2 vantaux, baie de 800 à 1300 mm, comprenant :

  • 2 blocs moteurs

  • 2 bras + glissières blancs RAL 9010

  • 1 ensemble carter d’habillage blanc RAL 9010 (3 capots)

  • 1 interrupteur filaire (2 boutons poussoirs)

  • 1 gabarit de pose

  • 1 lot de visserie

  • 1 notice de pose



Spécifications techniques à respecter :

  • Largeur du vantail : 40 cm min / 80 cm max

  • Surface max du vantail : 1,6 m²

  • Poids max du vantail : 50 kg

  • Largeur tableau : 15 cm

  • Distance max axe du gond / bord de la baie : cote A (voir abaque des bras)

  • Distance max mur / volet extérieur : cote B (voir abaque des bras)

  • Distance min haut du volet / haut de l'écharpe : 90 mm

  • Pour C ≥ 150 mm : utiliser les bras W1 (livrés dans le kit)

  • Pour C ≥ 100 mm : utiliser les bras W2 ou W2 (disponibles en pièces détachées)



Attention : volet non compris dans le kit.

Plusieurs types de bras sont disponibles en fonction de la profondeur du tableau (voir abaque de sélection des bras).

Pour plus de détails, consultez la notice de pose.
